型号：BNG

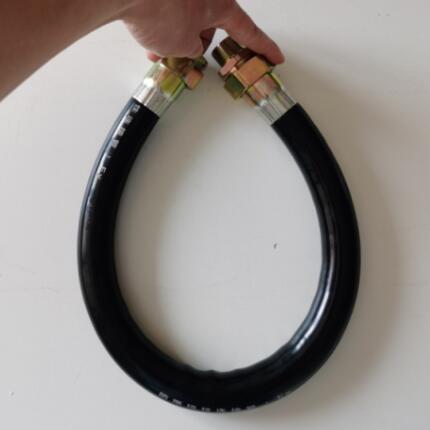

名称：防爆挠性连接管
防爆标志：ExdII ExtD A21
执行标准：GB3836.1 GB3836.2 GB12476.1 JB/T 9600 IEC60079
一、产品介绍：
防爆挠性管又名防爆挠性连接管.适用于ⅡBⅡC级T1-T6组爆炸性混合物场所，作为防爆电器设备的进出线连接或钢管布线弯曲难度较大的场所连接之用。
二、适用范围：
1.适用于爆炸性气体环境1区、2区；
2.适用于可燃性粉尘环境20区、21区、22区；
3.适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
4.适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险环境。
三、产品特点：
1、由活接头与连接管组成；连接管由内管与护套组成；
2、活接头由碳钢或者不锈钢制作，内管由波纹管或金属软管制成，具有良好耐腐性；
3、具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等特点；
4、 螺纹尺寸规格可根据用户要求特殊加工，如NPT螺纹、英制以及公制螺纹等。
四、技术参数:
|
型号 |
螺纹规格 |
长度 |
长度 |
长度 |
防爆等级 |
|
BNG |
G1/2" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G3/4" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G1" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G11//" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G11/2" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G 2" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G2.5" |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G3 |
500mm |
700mm |
1000mm |
Exd II |
|
BNG |
G4 |
500mm |
700mm |
1000mm |
Exd II |
注：1、若需订购防爆挠性连接管，材质为橡胶. 管通径为15mm,长度为500mm一端内螺纹一端外螺纹，螺纹规格为G1/2”,则定货型号为:BNG-15X500B。
2、 若需订购粉尘防爆挠性连接管，材质为不锈钢，管通径为20mm,长度为500mm,结构形式为一端内螺纹一端外螺纹，内螺纹规格为G3/4’’,外螺纹规格为M25X1.5,则订货型号为BNG-IIGG20X500mm(BG3/4内XM20X1.5外)
